Thiết kế kỹ thuật số (Digital Design) ngày nay đã trở thành tiêu chuẩn trong các ngành công nghiệp hiện đại. Từ kiến trúc, kỹ thuật, sản xuất cho đến thiết kế sản phẩm, phần mềm thiết kế hỗ trợ bằng máy tính (Computer-Aided Design – CAD) đang đóng vai trò trung tâm trong quy trình sáng tạo và phát triển sản phẩm.
Không còn phụ thuộc vào các bản vẽ tay thủ công, mất nhiều thời gian và khó cập nhật, CAD mở ra một kỷ nguyên thiết kế mới – nơi mọi chi tiết kỹ thuật đều có thể được tạo lập, chỉnh sửa, mô phỏng và tối ưu hóa ngay từ giai đoạn ý tưởng. Nhờ khả năng tăng tốc thiết kế, kiểm tra tính khả thi và giảm thiểu sai sót trước khi sản xuất, công nghệ CAD không chỉ nâng cao hiệu suất làm việc mà còn giúp doanh nghiệp rút ngắn thời gian đưa sản phẩm ra thị trường và tiết kiệm đáng kể chi phí.
Cùng PACISOFT khám phá những lợi thế nổi bật của CAD và cách công nghệ này đang góp phần nâng tầm năng lực thiết kế kỹ thuật trong mọi lĩnh vực.
CAD là gì?

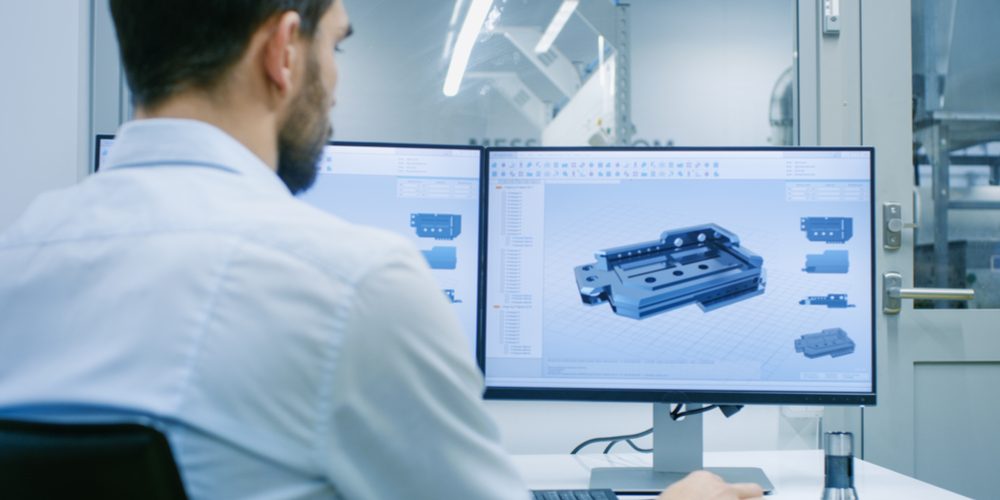

CAD (Computer-Aided Design) là thuật ngữ chỉ thiết kế có sự hỗ trợ của máy tính, dùng để tạo ra bản vẽ kỹ thuật 2D và mô hình 3D trong nhiều lĩnh vực kỹ thuật và công nghiệp. CAD giúp các kỹ sư, kiến trúc sư và nhà thiết kế mô phỏng chính xác hình dáng, cấu trúc và chức năng của sản phẩm, công trình hoặc hệ thống trước khi bước vào giai đoạn sản xuất thực tế.
Thay vì phác thảo bằng tay, người dùng CAD có thể dễ dàng chia sẻ, đánh giá, điều chỉnh và mô phỏng thiết kế trên máy tính. Điều này mở ra cơ hội cải tiến sản phẩm nhanh hơn, giảm sai sót, tiết kiệm thời gian và chi phí, đồng thời rút ngắn chu trình đưa sản phẩm ra thị trường.
Bản vẽ CAD
Bản vẽ CAD (Computer-Aided Design) là bản vẽ kỹ thuật số mô phỏng một đối tượng, công trình hoặc hệ thống thực tế, được tạo ra bằng phần mềm thiết kế chuyên dụng. Các bản vẽ này có thể ở dạng 2D (hai chiều) hoặc 3D (ba chiều), cho phép thể hiện hình dạng, kích thước, cấu trúc và các chi tiết kỹ thuật một cách chính xác.
Bản vẽ CAD được sử dụng rộng rãi trong nhiều lĩnh vực như kiến trúc, xây dựng, cơ khí, điện – điện tử và sản xuất công nghiệp. Nhờ CAD, quy trình thiết kế trở nên hiệu quả hơn: dễ dàng chỉnh sửa, kiểm tra, mô phỏng và chia sẻ giữa các nhóm kỹ sư thiết kế. Điều này giúp tăng độ chính xác, giảm thiểu sai sót, và rút ngắn thời gian phát triển sản phẩm.
Dù là thiết kế nhà cửa, máy móc, hệ thống điện hay chi tiết sản phẩm, bản vẽ CAD đóng vai trò then chốt trong việc truyền đạt ý tưởng kỹ thuật và đảm bảo triển khai đúng kỹ thuật từ giai đoạn thiết kế đến sản xuất.
Các tính năng chính của phần mềm CAD
2D/3D Geometry Modeling
Phần mềm CAD cho phép người dùng thiết kế các đối tượng kỹ thuật bằng cách xây dựng mô hình dựa trên điểm, đường, mặt, khối, và các đường cong nâng cao như spline hoặc NURBS. Người thiết kế có thể:
- Tạo bản vẽ phẳng (2D) để thể hiện kích thước và hình học cơ bản.
- Phát triển mô hình 3D dạng khối đặc (solid modeling), bề mặt (surface modeling), hoặc mô hình dạng lưới (mesh modeling) để mô phỏng sản phẩm thực tế một cách chi tiết và trực quan.
Parametric Modeling
Một đặc điểm cốt lõi của phần mềm CAD hiện đại là khả năng mô hình hóa theo tham số. Người dùng có thể thiết lập các ràng buộc về kích thước, hình dạng, góc độ… và điều chỉnh các thông số này một cách linh hoạt mà không cần thiết kế lại toàn bộ. Điều này đặc biệt quan trọng trong thiết kế kỹ thuật có tính lặp lại hoặc cần thay đổi cấu hình.
Lắp ráp và kiểm tra tương thích (Assembly Design)
CAD hỗ trợ tạo các cụm lắp ghép (assemblies), trong đó nhiều chi tiết rời được mô phỏng gắn kết với nhau bằng các ràng buộc cơ học như tiếp xúc, trượt, quay, vặn. Tính năng này giúp:
- Xác định xung đột không gian (interference check)
- Kiểm tra khả năng lắp ráp và chuyển động giữa các bộ phận
- Xây dựng logic tổ hợp trong các sản phẩm cơ khí phức tạp
Tạo bản vẽ kỹ thuật (Drafting & Detailing)
Từ mô hình 3D, CAD cho phép xuất bản vẽ 2D với đầy đủ kích thước, dung sai, ghi chú kỹ thuật, mặt cắt, ký hiệu tiêu chuẩn theo chuẩn ISO, ANSI, hoặc JIS. Đây là đầu ra cần thiết để chuyển giao thiết kế cho bộ phận sản xuất hoặc thẩm định.
Tích hợp mô phỏng kỹ thuật (Simulation)
Nhiều phần mềm CAD hiện nay được tích hợp với module CAE (Computer-Aided Engineering) cho phép:
- Phân tích ứng suất – biến dạng (FEA)
- Mô phỏng chuyển động cơ cấu
- Tính toán lưu lượng, truyền nhiệt, khí động học (CFD)
Việc này giúp kỹ sư phát hiện lỗi thiết kế sớm và tối ưu hóa ngay trong giai đoạn thiết kế.
Tích hợp với CAM và In 3D
CAD có thể xuất dữ liệu trực tiếp sang phần mềm CAM (Computer-Aided Manufacturing) để tạo mã điều khiển máy CNC, hoặc xuất mô hình STL cho in 3D. Một số phần mềm (như Fusion 360, Siemens NX) cung cấp nền tảng tích hợp từ thiết kế – mô phỏng – sản xuất chỉ trong một hệ thống.
Phần mềm CAD là công cụ thiết kế toàn diện, cung cấp từ khả năng dựng hình chi tiết đến mô phỏng, xuất bản vẽ kỹ thuật và kết nối trực tiếp với quy trình sản xuất. Việc ứng dụng đúng và khai thác toàn diện các tính năng CAD sẽ giúp doanh nghiệp tối ưu hóa thiết kế sản phẩm, giảm thời gian phát triển và nâng cao chất lượng đầu ra.
Các loại CAD
Hiện nay, có nhiều công cụ CAD (Computer-Aided Design) hỗ trợ kỹ sư và nhà thiết kế trong quá trình thiết kế sản phẩm và mô phỏng kỹ thuật. Tùy theo mục đích sử dụng và mức độ phức tạp của dự án, các phần mềm CAD thường được phân loại thành ba nhóm chính:
CAD 2DPhần mềm CAD 2D được sử dụng để tạo hình học hai chiều như đường thẳng, hình chữ nhật, hình tròn và các mặt cắt kỹ thuật. Đây là lựa chọn phổ biến trong việc vẽ sơ đồ nguyên lý, bố trí mặt bằng và bản vẽ kỹ thuật chi tiết. Đặc điểm nổi bật:
|
CAD 2.5DCAD 2.5D là dạng trung gian giữa 2D và 3D, được thiết kế chuyên biệt để phục vụ gia công CNC. Dù không thể hiện đầy đủ vật thể 3 chiều, nhưng CAD 2.5D cho phép biểu diễn độ sâu và đường biên dạng (contour) của vật thể. Đặc điểm nổi bật:
|
CAD 3DCAD 3D là công cụ không thể thiếu trong các dự án yêu cầu mô hình hoá sản phẩm một cách chân thực. Những phần mềm này cho phép thiết kế, phân tích và mô phỏng toàn diện sản phẩm trước khi sản xuất. Đặc điểm nổi bật:
|
Việc lựa chọn đúng loại CAD phụ thuộc vào tính chất công việc, độ chính xác cần thiết và năng lực kỹ thuật của người dùng. Kết hợp hiệu quả các loại phần mềm CAD giúp tối ưu hóa quy trình thiết kế và gia công, đồng thời tăng khả năng cộng tác đa ngành trong môi trường số hoá ngày nay.
Ứng dụng của CAD
CAD được sử dụng rộng rãi trong nhiều ngành nghề khác nhau khi các kỹ sư, kiến trúc sư, nhà thiết kế và nhiều chuyên gia khác áp dụng công nghệ này vào công việc. Mỗi ngành sẽ khai thác phần mềm CAD theo cách riêng phù hợp với đặc thù của mình.
Kỹ thuậtKỹ sư dùng CAD để thiết kế và kiểm tra các máy móc, cấu trúc phức tạp. Ví dụ, kỹ sư xây dựng thiết kế hạ tầng, kỹ sư cơ khí phát triển chi tiết ô tô, kỹ sư điện tạo ra hệ thống điện, còn kỹ sư hàng không dùng CAD để thiết kế máy bay và các bộ phận liên quan. |
Kiến trúcKiến trúc sư phát triển các bản vẽ và mô hình công trình bằng CAD. Công nghệ này giúp họ tạo ra bản vẽ nhanh hơn, chính xác hơn, dù vẫn đòi hỏi kỹ năng phác thảo truyền thống. |
Quy hoạch đô thịQuy hoạch viên sử dụng CAD để phân tích đất đai và lên kế hoạch phát triển, cảnh quan cho các khu vực quản lý. Kỹ sư xây dựng cũng dùng CAD để thiết kế hệ thống đường xá, thoát nước. |
Sản xuấtTrong ngành sản xuất, CAD hỗ trợ thiết kế sản phẩm như ô tô, điện tử tiêu dùng. Nó cũng tích hợp với công nghệ điều khiển số CNC, tạo mẫu nhanh và mô hình lắp ráp. |
Ứng dụng trong thiết kế sáng tạo
|
|
Một số hãng phần mềm thiết kế CAD phổ biến tại PACISOFT
Autodesk AutoCAD
Autodesk là thương hiệu phần mềm hàng đầu thế giới trong lĩnh vực thiết kế kỹ thuật số, nổi bật với bộ giải pháp CAD (Computer-Aided Design) mạnh mẽ, tiêu biểu là AutoCAD – phần mềm tiêu chuẩn trong thiết kế 2D và 3D cho các ngành kiến trúc, xây dựng, cơ khí, điện – điện tử, và cơ sở hạ tầng.
 |
 |
- AutoCAD cung cấp các bộ công cụ chuyên ngành như AutoCAD Architecture, AutoCAD Mechanical, AutoCAD Electrical,… giúp tăng tốc thiết kế và đảm bảo độ chính xác cao.
- AutoCAD LT (phiên bản rút gọn của AutoCAD) tập trung vào soạn thảo và thiết kế 2D chính xác, với giao diện trực quan và đầy đủ công cụ cần thiết cho công việc kỹ thuật hàng ngày.
 |
 |
 |
| Giải pháp BIM (Building Information Modeling) dành cho kiến trúc sư và kỹ sư xây dựng. Revit không chỉ thiết kế mà còn mô phỏng và quản lý toàn bộ vòng đời công trình. | Fusion 360 hỗ trợ mô hình hóa 3D, mô phỏng, gia công CNC và cộng tác nhóm theo thời gian thực. | Inventor là phần mềm CAD 3D chuyên sâu dành cho kỹ sư cơ khí và thiết kế công nghiệp, với khả năng tạo mô hình tham số, phân tích chuyển động và tích hợp mô phỏng FEM. |
ZWSOFT ZWCAD
ZWSOFT là nhà cung cấp phần mềm thiết kế kỹ thuật hàng đầu đến từ Trung Quốc, với hơn 20 năm kinh nghiệm trong lĩnh vực CAD (Computer-Aided Design) và CAM (Computer-Aided Manufacturing). Với mạng lưới hơn 900.000 người dùng tại hơn 90 quốc gia, ZWSOFT mang đến các giải pháp thiết kế toàn diện, hiệu quả và tiết kiệm chi phí cho doanh nghiệp trong các ngành như cơ khí, kiến trúc, xây dựng, điện – điện tử và sản xuất công nghiệp.
 |
 |
- ZWCAD là phần mềm thiết kế kỹ thuật 2D và 3D do ZWSOFT phát triển – một trong những nhà cung cấp giải pháp CAD/CAM hàng đầu thế giới. Với hiệu suất ổn định, giao diện quen thuộc và chi phí hợp lý, ZWCAD đã trở thành lựa chọn đáng tin cậy của hàng trăm nghìn kỹ sư, kiến trúc sư và doanh nghiệp trong nhiều lĩnh vực như xây dựng, cơ khí, điện – điện tử và sản xuất công nghiệp.
- ZW3D là phần mềm CAD/CAM 3D mạnh mẽ được phát triển bởi ZWSOFT, thiết kế dành riêng cho doanh nghiệp sản xuất, thiết kế cơ khí, khuôn mẫu và gia công CNC. Với khả năng tích hợp liền mạch giữa thiết kế sản phẩm (CAD) và lập trình gia công (CAM) trong một nền tảng duy nhất, ZW3D giúp rút ngắn thời gian phát triển sản phẩm, giảm thiểu lỗi và tối ưu quy trình sản xuất.
SketchUp
SketchUp là phần mềm thiết kế 3D chuyên nghiệp, được phát triển bởi Trimble, nổi bật với giao diện trực quan, thao tác nhanh chóng và khả năng mô hình hóa linh hoạt. Với hơn 20 năm phát triển, SketchUp đã trở thành công cụ thiết kế được ưa chuộng trong các lĩnh vực: kiến trúc, nội thất, xây dựng, quy hoạch đô thị, thiết kế cảnh quan và nhiều ngành sáng tạo khác.
PTC Creo
PTC là công ty công nghệ có trụ sở tại Mỹ, nổi bật với các giải pháp CAD, PLM và IoT giúp doanh nghiệp tăng tốc đổi mới sản phẩm và chuyển đổi số trong sản xuất. Với dòng sản phẩm chủ lực là Creo, PTC mang đến một hệ sinh thái CAD hiện đại, phục vụ cho thiết kế cơ khí, mô phỏng kỹ thuật và tích hợp sản xuất.
 |
 |
- PTC Creo (trước đây là Pro/ENGINEER) là phần mềm CAD 3D mạnh mẽ, được thiết kế để hỗ trợ quy trình phát triển sản phẩm từ ý tưởng đến sản xuất hàng loạt. Creo là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi thiết kế kỹ thuật phức tạp và độ chính xác cao.
- Onshape hoạt động hoàn toàn trên nền tảng đám mây, cho phép người dùng truy cập, chỉnh sửa và cộng tác thiết kế mọi lúc, mọi nơi – chỉ với trình duyệt web, không cần cài đặt phần mềm.
