Cả Revit và SketchUp đều là những phần mềm phục vụ mục đích thiết kế kiến trúc, tuy nhiên mỗi công cụ lại sở hữu những tính năng khác biệt, dẫn đến kết quả cuối cùng không giống nhau. Để lựa chọn phần mềm phù hợp cho việc mô hình hóa 3D trong dự án, điều quan trọng là cần hiểu rõ những khái niệm cơ bản trước khi đi sâu vào so sánh.
Bài viết này sẽ bắt đầu bằng việc giải thích sự khác nhau giữa BIM và CAD, hai nền tảng công nghệ cốt lõi của Revit và SketchUp. Sau đó, nội dung sẽ tập trung phân tích ưu điểm nổi bật của từng phần mềm để giúp người đọc nhận định được đâu là công cụ phù hợp nhất với nhu cầu thiết kế kiến trúc của mình.
Sự khác biệt giữa BIM và CAD
Revit thuộc nhóm phần mềm BIM (Building Information Modeling), trong khi SketchUp nằm trong nhóm CAD (Computer-Aided Design). Ngoài ra, cũng cần nhắc tới một nhóm thứ ba trong lĩnh vực phần mềm thiết kế là 3D Modeling, vốn thường được sử dụng cho các mục đích trực quan hóa và sáng tạo.
BIM là viết tắt của Building Information Modeling – quy trình bắt đầu từ bản vẽ 2D và phát triển thành mô hình 3D. Một dự án sử dụng BIM sẽ bao gồm toàn bộ vòng đời: từ lập kế hoạch, thiết kế, xây dựng, vận hành cho đến bảo trì. Nhờ vào BIM, người dùng có thể trực quan hóa công trình trong thực tế, kiểm thử nhiều phương án thiết kế khác nhau, đồng thời tạo lập tài liệu thi công chính xác.
Ngược lại, CAD là viết tắt của Computer-Aided Design. Về cơ bản, CAD cũng bắt đầu từ bản vẽ 2D có thể chuyển thành mô hình 3D, nhưng có một khác biệt quan trọng: bản vẽ CAD chỉ là các đường kẻ, trong khi BIM nhận diện đối tượng theo bản chất. Ví dụ, với CAD, một bức tường chỉ được thể hiện bằng hai đường thẳng; còn trong BIM, phần mềm hiểu đó chính là một “bức tường”.
Vậy tại sao vẫn nên sử dụng CAD? CAD cung cấp nhiều công cụ hữu ích như tạo hoạt ảnh, dựng hình trực quan và xuất bản tài liệu xây dựng. Với những dự án thiên về ý tưởng sáng tạo, cần dựng phối cảnh nhanh và render chân thực, CAD – điển hình là SketchUp sẽ mang lại nhiều lợi thế.

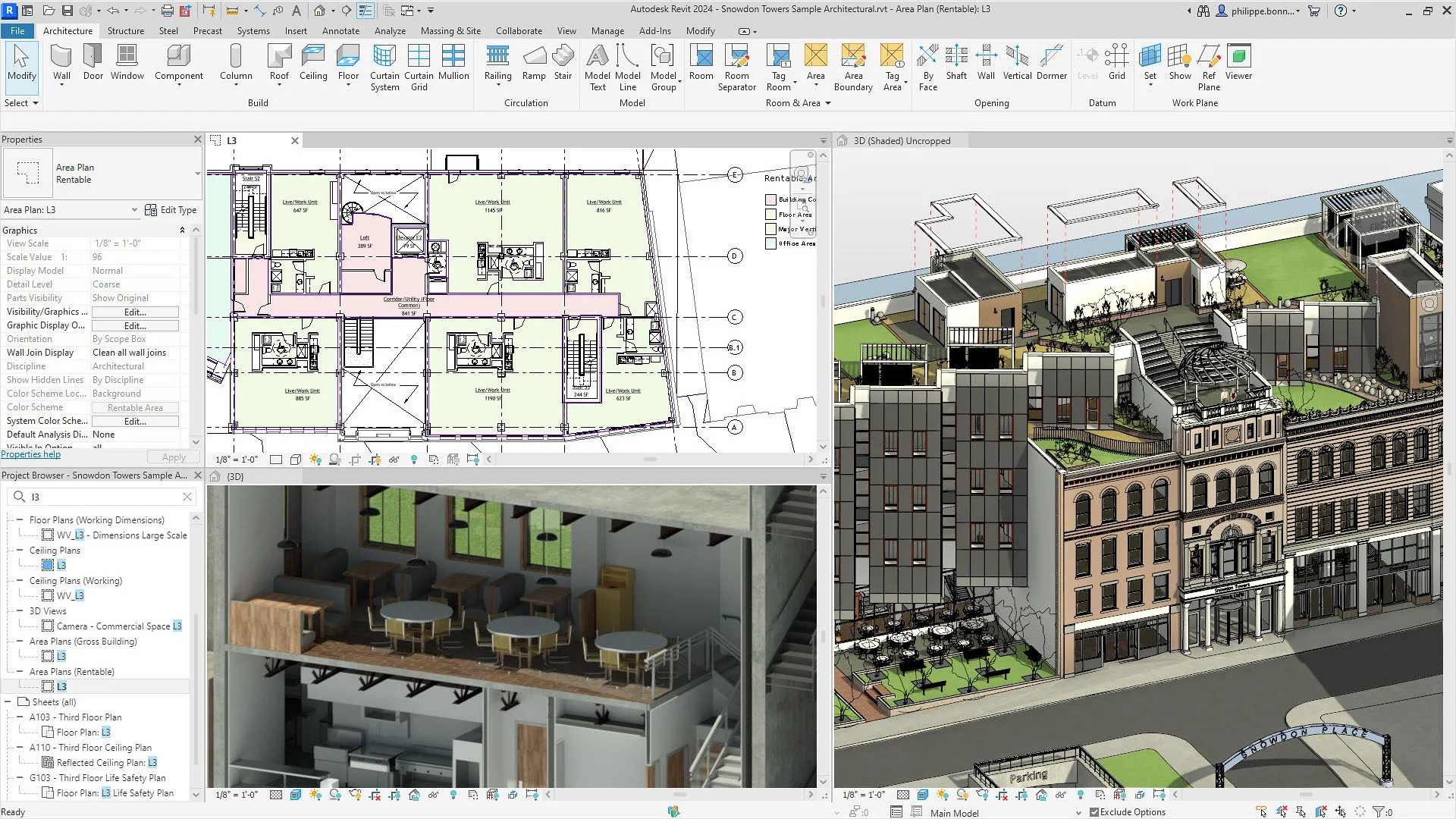

Revit: Nền tảng BIM cho các dự án phức tạp
Được phát triển bởi Autodesk, Revit không chỉ là một công cụ thiết kế 3D mà còn là một hệ thống BIM (Building Information Modeling) toàn diện. Mục tiêu cốt lõi của Revit là tích hợp tất cả thông tin của dự án vào một mô hình duy nhất, giúp các bên liên quan từ kiến trúc sư, kỹ sư kết cấu đến kỹ sư cơ điện phối hợp hiệu quả.
Đặc điểm nổi bật:
- Mô hình hóa tham số (Parametric Modeling): Đây là ưu điểm mạnh nhất của Revit. Khi một đối tượng trong mô hình được thay đổi (ví dụ: kích thước cửa sổ), mọi bản vẽ liên quan như mặt bằng, mặt cắt, và bảng thống kê vật liệu sẽ tự động cập nhật. Điều này đảm bảo tính nhất quán của dữ liệu và giảm thiểu đáng kể sai sót trong quá trình thiết kế và thi công.
- Cộng tác và quản lý dự án: Revit cho phép nhiều người dùng làm việc đồng thời trên một tệp trung tâm. Hệ thống này giúp phát hiện và giải quyết xung đột giữa các bộ môn (kiến trúc, kết cấu, MEP) ngay từ giai đoạn đầu, từ đó tối ưu hóa quy trình làm việc và giảm thiểu chi phí phát sinh.
- Tạo tài liệu chi tiết: Revit vượt trội trong việc tự động tạo ra các bản vẽ kỹ thuật chính xác, chi tiết, sẵn sàng cho quá trình thi công. Phần mềm có khả năng xuất các bản vẽ mặt bằng, mặt cắt, mặt đứng, chi tiết cấu tạo và bảng thống kê vật liệu một cách chuyên nghiệp.
Ứng dụng: Revit là lựa chọn lý tưởng cho các dự án quy mô lớn và phức tạp như tòa nhà văn phòng, bệnh viện, trường học và các công trình hạ tầng, nơi yêu cầu sự phối hợp chặt chẽ và quản lý dữ liệu hiệu quả.

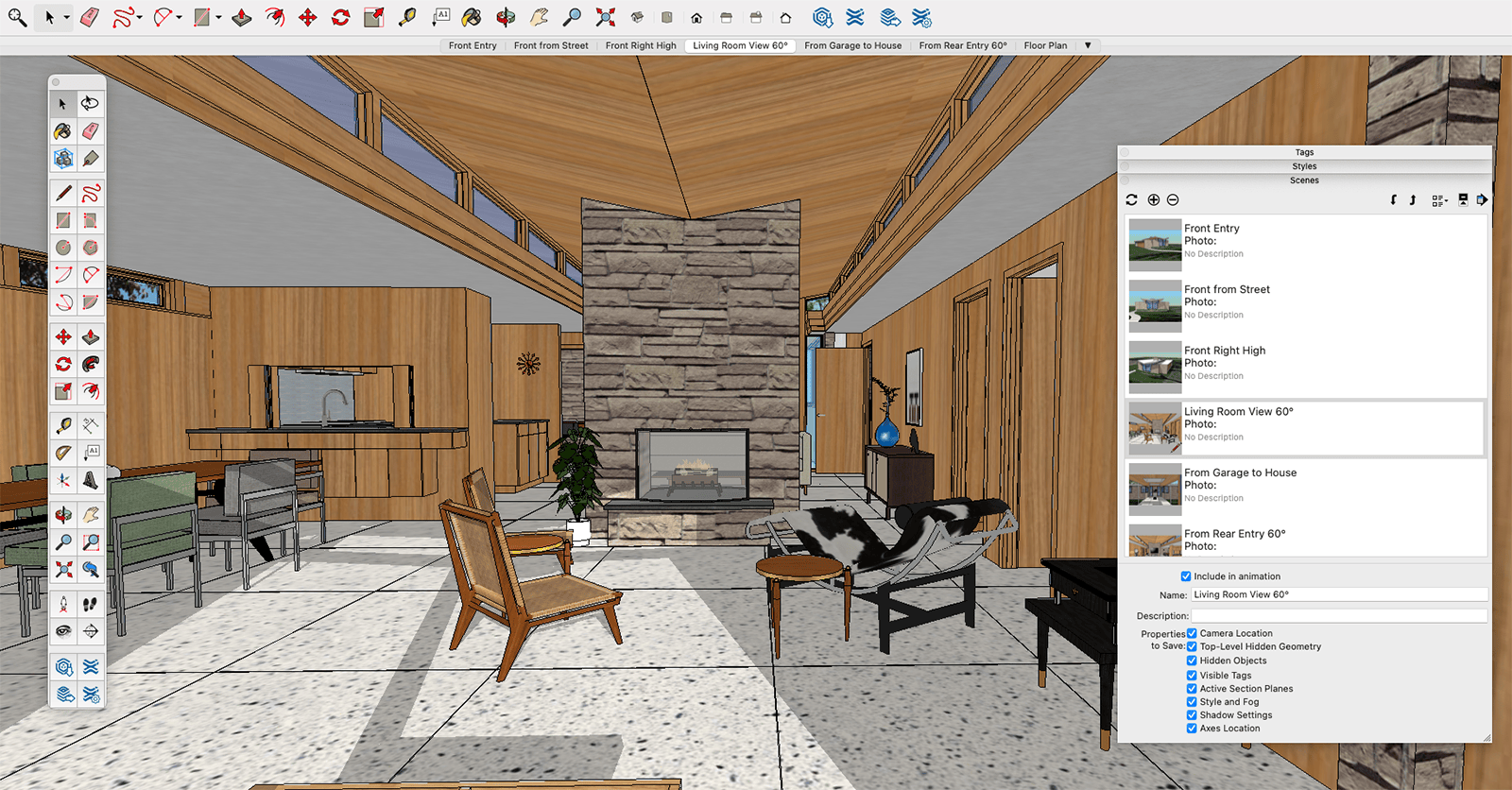

SketchUp: Công cụ sáng tạo nhanh chóng
SketchUp, thuộc sở hữu của Trimble Inc., là một phần mềm mô hình hóa 3D nổi tiếng với giao diện trực quan và dễ sử dụng. Phần mềm này được ưa chuộng nhờ tốc độ và sự linh hoạt, đặc biệt trong giai đoạn lên ý tưởng và trình bày thiết kế.
Đặc điểm nổi bật:
- Giao diện thân thiện và dễ học: Với các công cụ cơ bản như “Push/Pull” (Kéo/Đẩy), người dùng có thể tạo ra các hình khối 3D chỉ trong vài phút. Điều này làm cho SketchUp trở thành công cụ khởi đầu hoàn hảo cho sinh viên và các nhà thiết kế mới.
- Tập trung vào mô hình trực tiếp (Direct Modeling): SketchUp cho phép người dùng tự do sáng tạo và chỉnh sửa các bề mặt một cách linh hoạt. Cách tiếp cận này rất phù hợp để khám phá các ý tưởng thiết kế và phác thảo hình khối ban đầu mà không bị ràng buộc bởi các yếu tố kỹ thuật phức tạp.
- Hệ sinh thái đa dạng: SketchUp có một kho thư viện 3D Warehouse khổng lồ với hàng triệu mô hình miễn phí. Hơn nữa, với các plugin mở rộng từ bên thứ ba như V-Ray hay Enscape, người dùng có thể nâng cấp khả năng của SketchUp để tạo ra các hình ảnh render chất lượng cao.
Ứng dụng: SketchUp thường được sử dụng cho các dự án quy mô nhỏ hơn như thiết kế nội thất, cảnh quan, nhà ở dân dụng hoặc trong giai đoạn conceptual design (thiết kế ý tưởng) của các dự án lớn.
SketchUp Là Gì? Vì Sao Phần Mềm Thiết Kế 3D Này Được Ưa Chuộng Toàn Cầu?
Bảng so sánh Revit vs SketchUp
Qua những phân tích trên, có thể thấy Revit và SketchUp là hai hệ thống khác nhau, với bộ công cụ phục vụ những mục đích riêng biệt. Nhìn chung, Revit được thiết kế để xử lý các dự án quy mô lớn và phức tạp như toàn bộ công trình hạ tầng. SketchUp cũng có thể đảm nhiệm loại dự án này, nhưng thế mạnh nổi bật của phần mềm nằm ở thiết kế nội thất và các hạng mục đòi hỏi trực quan sinh động nhờ vào khả năng diễn họa 3D mạnh mẽ.
Về mức độ tiếp cận, SketchUp được đánh giá là dễ học, người dùng có thể bắt đầu nhanh chóng thông qua các hướng dẫn cơ bản. Trên thị trường cũng tồn tại nhiều phần mềm thay thế cho SketchUp, nhưng SketchUp vẫn nổi bật nhờ sự cân bằng giữa tính đơn giản và khả năng tạo ra mô hình ảo có độ chân thực cao như hình ảnh thực tế.
Ngược lại, Revit mang đến một quy trình thiết kế hoàn toàn khác, tập trung nhiều hơn vào kỹ thuật. Phần mềm cung cấp các lệnh và công cụ chuyên sâu như fabrication show, drafting studio, cũng như các chức năng hỗ trợ chế tạo bằng máy và điều khiển CNC. Đây chính là yếu tố giúp Revit trở thành giải pháp mạnh mẽ cho những dự án đòi hỏi độ chính xác cao và khả năng phối hợp chặt chẽ giữa nhiều bên tham gia.
| Tiêu chí |
Revit |
SketchUp |
| Loại phần mềm | Phần mềm mô hình hóa thông tin xây dựng (BIM) CAD. | Phần mềm thiết kế đồ họa máy tính 3D. |
| Mô hình hóa | Xây dựng các đối tượng công trình trực tiếp (ví dụ: dùng lệnh “wall” để tạo tường). Hiệu quả về lâu dài. | Giao diện và bộ công cụ thân thiện với người dùng. Sử dụng hai chức năng chính “push” và “pull” để tạo và chỉnh sửa mô hình. Dễ dàng sửa đổi các chi tiết bất kể hình dạng và kích thước. |
| Mô hình hóa tham số (Parametric Modelling) | Có, thông qua các plugin như Dynamo và Rhino.Inside.Revit (tích hợp giao diện Rhino 3D và công cụ Grasshopper). | Có, nhưng hạn chế hơn. Có các plugin như Viz Pro và Rhino.Inside để hỗ trợ. |
| Tự động hóa | Có. Mọi thay đổi trong mô hình 3D BIM tự động cập nhật lên tất cả các thành phần và chế độ xem liên quan (mặt bằng, mặt cắt, mặt đứng). | Không. Cần sự can thiệp thủ công để cập nhật các thay đổi trên toàn bộ mô hình, đặc biệt khi xuất sang bản vẽ 2D. |
| Cộng tác (Collaboration) | Tuyệt vời. Cho phép cộng tác ảo, dựa trên nền tảng đám mây ở cấp độ đa ngành. Sử dụng các công cụ bổ sung như BIM 360 để quản lý và trao đổi dữ liệu. | Hạn chế. Mức độ cộng tác không thể so sánh với Revit. Tuy nhiên, có Trimble Connect để nhập mô hình và cộng tác, cùng với SketchUp Viewer hỗ trợ trải nghiệm AR/VR. |
| Bộ công cụ & Plugin | Bộ công cụ phục vụ tất cả các ngành chính trong AEC (Kiến trúc, Kỹ thuật cơ điện và Kết cấu) trong một gói phần mềm. Cung cấp nhiều plugin để tùy chỉnh giao diện, tăng hiệu quả quy trình làm việc và phân tích hiệu suất công trình. | Các công cụ chủ yếu tập trung vào mô hình hóa nói chung. Có nhiều plugin và tiện ích mở rộng trong Extension Warehouse, nhưng chủ yếu hướng đến việc mô hình hóa và nâng cao năng suất. |
| Chi phí | Revit có mức giá cao hơn nhiều, phản ánh bộ tính năng mạnh mẽ và toàn diện của nó, phù hợp với các công ty và dự án lớn yêu cầu BIM. | SketchUp có chi phí thấp hơn đáng kể, làm cho nó trở thành lựa chọn phổ biến cho sinh viên, freelancer và các công ty nhỏ hơn, những người ưu tiên sự dễ sử dụng và tốc độ hơn là các tính năng BIM chuyên sâu. |
| Độ linh hoạt của tệp | Cho phép nhập tệp SketchUp vào Revit để mô hình hóa chi tiết. Có thể xuất tệp Revit sang định dạng .dwg hoặc .ifc để chuyển sang SketchUp. |
Tệp SketchUp có thể được nhập vào Revit thông qua các cách như “In-Place” Component, “Link” hoặc xuất qua định dạng .ifc. |
Hướng dẫn sử dụng kết hợp/chuyển đổi hiệu quả
Việc lựa chọn phần mềm phù hợp tùy thuộc vào từng giai đoạn của dự án. Thay vì coi Revit và SketchUp là đối thủ, người dùng có thể kết hợp chúng để tận dụng tối đa điểm mạnh của từng phần mềm, tạo ra một quy trình làm việc liền mạch và hiệu quả.
1. Giai đoạn thiết kế ý tưởng (Conceptual Design)
- Sử dụng SketchUp: Ở giai đoạn này, tốc độ và sự linh hoạt là yếu tố then chốt. SketchUp với giao diện trực quan và các công cụ đơn giản (như “push” và “pull”) là lựa chọn lý tưởng. Các kiến trúc sư có thể nhanh chóng phác thảo, thử nghiệm nhiều phương án thiết kế và tạo ra các mô hình 3D ý tưởng chỉ trong thời gian ngắn.
2. Giai đoạn phát triển thiết kế (Design Development) và mô hình hóa chi tiết
- Chuyển từ SketchUp sang Revit: Sau khi đã có mô hình ý tưởng, hãy chuyển sang Revit. Như bài viết đã đề cập, tính năng tương tác giữa SketchUp và Revit cho phép người dùng nhập tệp SketchUp vào Revit. Cách phổ biến là nhập tệp SketchUp dưới dạng một “Link” trong dự án Revit.
- Lợi ích:
- Mô hình hóa chi tiết: Tận dụng bộ công cụ mạnh mẽ của Revit để xây dựng các cấu kiện chi tiết của công trình (tường, cửa, sàn, mái…) với đầy đủ thông số kỹ thuật.
- Quản lý dữ liệu: Mỗi cấu kiện trong Revit đều chứa thông tin BIM. Điều này cho phép tạo ra các bản vẽ 2D (mặt bằng, mặt cắt, mặt đứng) và các bảng thống kê vật liệu, khối lượng tự động.
- Tự động cập nhật: Mọi thay đổi trong mô hình 3D sẽ tự động phản ánh trên tất cả các bản vẽ, đảm bảo tính nhất quán của hồ sơ thiết kế.
3. Giai đoạn phối hợp đa ngành (Multidisciplinary Coordination) và Quản lý dự án
- Sử dụng Revit: Đây là lúc Revit phát huy tối đa sức mạnh của một công cụ BIM.
- Lợi ích:
- Cộng tác: Mọi chuyên gia (kiến trúc sư, kỹ sư kết cấu, kỹ sư MEP) đều có thể làm việc trên cùng một mô hình trung tâm.
- Phát hiện xung đột (Clash Detection): Dễ dàng phát hiện và giải quyết các xung đột giữa các hệ thống khác nhau (ví dụ: ống dẫn khí va chạm với dầm kết cấu) ngay trong giai đoạn thiết kế, tiết kiệm thời gian và chi phí thi công.
- Quản lý dữ liệu: Dữ liệu trong mô hình Revit có thể được sử dụng để lập kế hoạch, ước tính chi phí, và thậm chí là quản lý công trình trong suốt vòng đời của nó.
Kết luận Sự kết hợp giữa SketchUp và Revit là một chiến lược hiệu quả.
- SketchUp: Là công cụ tuyệt vời cho giai đoạn đầu của dự án, khi cần sự sáng tạo và thử nghiệm ý tưởng nhanh chóng.
- Revit: Là công cụ không thể thiếu cho các giai đoạn sau, khi cần mô hình hóa chi tiết, quản lý thông tin, cộng tác chuyên nghiệp và tạo ra bộ hồ sơ thi công chính xác.
